BRC30LR_BRH30BL
作者：臺灣ABBA導軌 發布時間：2023-07-27

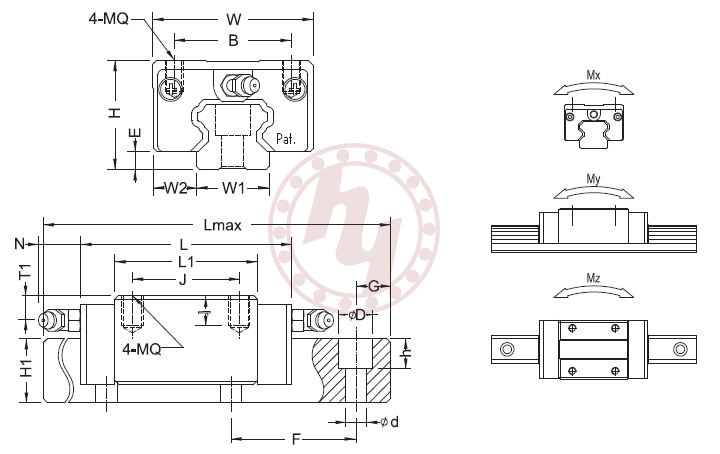

| 型號 | BRC30LR | ||
| 舊型號 | BRH30BL | ||
| 組合尺寸 | H | 45 | mm |
| W | 60 | mm | |
| W2 | 16 | mm | |
| E | 9 | mm | |
| 滑座尺寸 | L | 131.3 | mm |
| B×J | 40×60 | mm | |
| MQ×l | M8×13 | mm | |
| L1 | 94.3 | mm | |
| 油孔 | M6×1 | mm | |
| T1 | 10 | mm | |
| (N) | 15.6 | mm | |
| 滑軌尺寸 | W1 | 28 | mm |
| H1 | 26 | mm | |
| F | 80 | mm | |
| d×D×h | 9×14×12.5 | mm | |
| 參考資料 | Lmax | 4000 | mm |
| G | 20 | mm | |
| 基本荷重 | 動額定負荷(C) | 3600 | Kgf |
| 靜額定負荷(CO) | 6400 | Kgf | |
| 容許靜力矩 | Mx | 89.6 | Kgf*m |
| My | 75.4 | Kgf*m | |
| Mz | 75.4 | Kgf*m | |
| 重量 | 滑塊 | 1.2 | Kg |
| 滑軌 | 5.2 | Kg/m |
