BRC35SU
作者：臺灣ABBA導軌 發布時間：2023-07-27

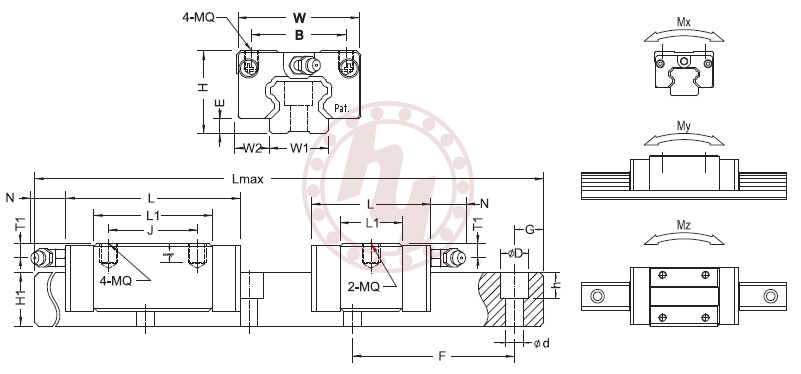

| 型號 | BRC35SU | ||
| 舊型號 | |||
| 組合尺寸 | H | 48 | mm |
| W | 70 | mm | |
| W2 | 18 | mm | |
| E | 9.5 | mm | |
| 滑座尺寸 | L | 74.7 | mm |
| B×J | 50×- | mm | |
| MQ×l | M8×11.2 | mm | |
| L1 | 45.7 | mm | |
| 油孔 | M6×1 | mm | |
| T1 | 8 | mm | |
| (N) | 15.6 | mm | |
| 滑軌尺寸 | W1 | 34 | mm |
| H1 | 29 | mm | |
| F | 80 | mm | |
| d×D×h | 9×14×12.5 | mm | |
| 參考資料 | Lmax | 4000 | mm |
| G | 20 | mm | |
| 基本荷重 | 動額定負荷(C) | 2500 | Kgf |
| 靜額定負荷(CO) | 3650 | Kgf | |
| 容許靜力矩 | Mx | 62.1 | Kgf*m |
| My | 20.9 | Kgf*m | |
| Mz | 20.9 | Kgf*m | |
| 重量 | 滑塊 | 0.8 | Kg |
| 滑軌 | 7.2 | Kg/m |
